تفسیر نوار قلب به زبان ساده | عکس نوار قلب سالم و ناسالم

آخرین به‌روزرسانی در 3 آوریل 2026 توسط دکتر میترا ذاکر متخصص قلب و عروق -نظام پزشکی ۶۸۴۸۰

در این مقاله، به بررسی تفسیر نوار قلب به زبان ساده (Electrocardiogram) خواهیم پرداخت. تفسیر این نوار در پنج مرحله اصلی انجام می‌ شود که هر مرحله به تحلیل یک مولفه خاص از عملکرد قلب می‌ پردازد. با توجه به الگوهای موجود در نوار قلب و نحوه تفسیر آن‌ ها، پزشکان می‌ توانند به شناسایی مشکلات و اختلالات قلبی بیمار بپردازند.

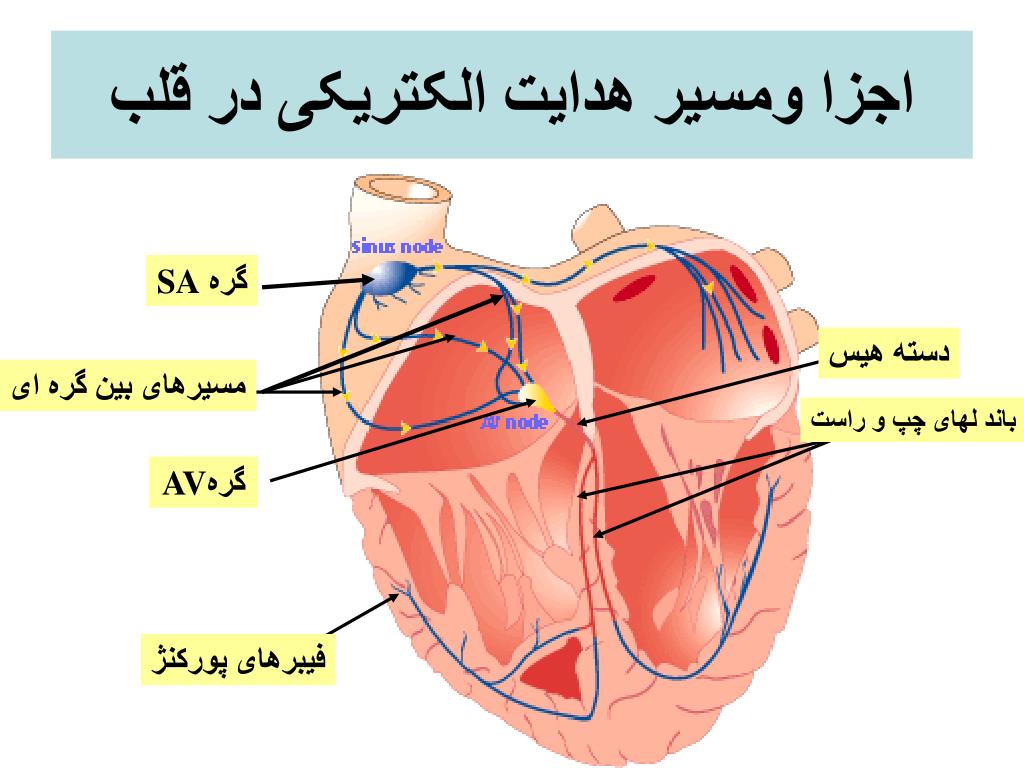

آشنایی با ساختار سیستم هدایت قلب

برای درک نحوه عملکرد نوار قلب، لازم است با سیستم هدایت الکتریکی قلب و عناصر اصلی آن آشنا شویم. این سیستم مسئول ایجاد و انتقال سیگنال‌های الکتریکی است که موجب انقباض منظم عضله قلب می‌شود.

سیستم هدایت قلب

سیستم الکتریکی قلب شامل مجموعه‌ ای از گره‌ ها و مسیرها است که به صورت هماهنگ عمل کرده و ضربان طبیعی قلب را ایجاد می‌ کنند. این فرآیند از گره SA آغاز شده و پس از عبور از مسیرهای مختلف، به انقباض بطن‌ ها منجر می‌ شود.

1. گره سینو-آتریال (SA)

گره SA در دهلیز راست قرار دارد و به عنوان ضربان‌ ساز اصلی قلب شناخته می‌ شود. این گره سیگنال الکتریکی اولیه را تولید کرده و ریتم طبیعی قلب از آنجا آغاز می‌گردد. نرخ طبیعی تولید پالس در این گره بین ۶۰ تا ۱۰۰ ضربه در دقیقه متغیر است.

2. گره دهلیزی-بطنی (AV)

پس از تولید پالس توسط گره SA، سیگنال به گره AV منتقل می‌ شود. این گره وظیفه دارد با ایجاد وقفه‌ ای کوتاه (تقریباً ۰.۱ ثانیه)، اطمینان حاصل کند که دهلیزها قبل از انقباض بطن‌ ها به طور کامل منقبض شده‌ اند.

3. گره هیس

پس از عبور سیگنال از گره AV، پیام به دسته هیس منتقل می‌شود. این دسته به دو شاخه چپ و راست تقسیم می‌گردد و سیگنال را به سمت بطن‌ها هدایت می‌کند. هر گونه اختلال در این بخش می‌تواند منجر به بروز مشکلاتی مانند بلوک شاخه‌ای شود.

4. الیاف پورکنژ

در مرحله نهایی، الیاف پورکنژ سیگنال را با سرعت بسیار بالا به تمامی نواحی بطن منتقل می‌کنند و این امر باعث انقباض هماهنگ بطن‌ها می‌شود. این فرآیند به ظهور کمپلکس QRS در نوار قلب منجر می‌ گردد.

5. نرخ ذاتی

هر قسمت از سیستم هدایت قلب دارای نرخ ذاتی خاصی برای تولید ضربان است. در صورتی که گره SA عملکرد خود را از دست بدهد، گره‌ های پایین‌ دستی با نرخ‌ های کمتری (بین ۴۰ تا ۶۰ ضربه در دقیقه برای گره AV و ۲۰ تا ۴۰ ضربه در دقیقه برای الیاف پورکنژ) کنترل ضربان قلب را به عهده می‌ گیرند.

الگوی نوار قلبی

الگوی نوار قلبی Electrocardiogram یک تصویر واضح از فعالیت الکتریکی قلب ارائه می‌دهد و معمولاً شامل پنج قسمت اصلی است که هر کدام اطلاعات خاصی درباره وضعیت قلب را به نمایش می‌گذارند:

1. موج P

موج P نمایانگر دپولاریزاسیون دهلیزها است. این بدان معناست که با ظهور این موج، سیگنال الکتریکی به دهلیزها منتقل می‌شود و آنها شروع به انقباض می‌کنند. موج P به عنوان آغازگر هر ضربان قلب شناخته می‌شود و معمولاً در ابتدای هر سیکل قلبی قابل مشاهده است.

2. کمپلکس QRS

کمپلکس QRS نشان‌دهنده دپولاریزاسیون بطن‌ها است و زمان انقباض بطن‌ها را مشخص می‌کند. این کمپلکس معمولاً تیز و سریع است و به وضوح در نوار قلب دیده می‌شود. اندازه و عرض کمپلکس QRS به وضعیت سیستم هدایت قلب بستگی دارد و تغییرات آن می‌تواند نشان‌دهنده اختلالات هدایتی باشد.

3. موج T

موج T نمایانگر بازگشت بطن‌ ها به حالت استراحت است. با ظهور این موج، بطن‌ ها به آرامش و استراحت برمی‌گردند. معمولاً موج T مثبت است و بلافاصله پس از کمپلکس QRS ظاهر می‌ شود. تغییرات در شکل و اندازه موج T می‌ تواند نشان‌ دهنده مشکلاتی نظیر اختلالات الکترولیتی یا ایسکمی قلبی باشد.

4. فاصله PR

فاصله PR زمان لازم برای انتقال سیگنال از دهلیز به بطن را نشان می‌ دهد. این فاصله از شروع موج P تا آغاز کمپلکس QRS اندازه‌ گیری می‌ شود و مدت زمان عبور سیگنال از گره سینوسی (SA node) به گره دهلیزی-بطنی (AV node) و سپس به بطن‌ ها را مشخص می‌ کند. فاصله PR معمولاً بین ۰.۱۲ تا ۰.۲۰ ثانیه در نوار قلب طبیعی است.

5. فاصله QT

فاصله QT نشان‌ دهنده دوره زمانی فعالیت الکتریکی بطن‌ ها است، از دپولاریزاسیون تا بازگشت به حالت است.

بررسی بخش‌ ها و فواصل زمانی نوار قلبی

حالا که با اصول اولیه نوار قلبی آشنا شدیم، بیایید به بررسی بخش‌ ها و فواصل زمانی موجود در آن بپردازیم. نوار قلبی شامل فواصل و بخش‌ های متعددی است، از جمله فاصله PR، بخش PR، کمپلکس QRS، بخش ST و فاصله QT. با این حال، به دلیل اینکه در حال حاضر بر روی اصول اولیه تمرکز داریم، بهتر است فقط به فاصله PR و کمپلکس QRS بپردازیم.

زیرا بیشتر ناهنجاری‌ ها در این دو بخش و فاصله‌ ها مشاهده می‌ شوند. هرچند که بخش‌ های دیگر نیز اهمیت دارند، اما برای خواندن نتایج EKG به صورت سریع و مؤثر، تمرکز بر فاصله PR و کمپلکس QRS ضروری است.

نوار EKG به صورت جعبه‌ های بزرگ و واضح طراحی شده است که درون هر یک از این جعبه‌ های بزرگ، پنج جعبه کوچک‌تر وجود دارد. هر یک از جعبه‌ های کوچک معادل ۰.۰۴ ثانیه است. بنابراین، پنج جعبه کوچک در مجموع معادل ۰.۲۰ ثانیه خواهد بود. این ساختار به ما کمک می‌ کند تا زمان‌ بندی فعالیت‌ های الکتریکی قلب را به راحتی اندازه‌گیری کنیم و درک بهتری از عملکرد قلب به دست آوریم.

با تمرکز بر فاصله PR و کمپلکس QRS، می‌ توانیم به سرعت و به طور مؤثر ناهنجاری‌ های احتمالی را شناسایی کنیم و درک بهتری از وضعیت قلبی بیمار به دست آوریم.

نواحی قلب در ECG یا نوارقلب

نواحی مختلف قلب در تفسیر نوار قلب به زبان ساده (ECG) به صورت زیر مشخص شده‌ اند:

• V1 و V2: نمایانگر بطن راست (RV)
• V3 و V4: نشان‌دهنده سپتوم قلب
• V5 و V6: مرتبط با سمت چپ قلب
• Lead I: نشان‌دهنده سمت چپ قلب
• Lead II: نمایانگر ناحیه تحتانی
• Lead III: نیز مرتبط با ناحیه تحتانی
• aVF: نشان‌دهنده ناحیه تحتانی (با یادآوری حرف ‘F’ به معنای ‘پاها’)
• aVL: نمایانگر سمت چپ قلب
• aVR: نشان‌دهنده سمت راست قلب

به‌ طور کلی، کاغذ نوار قلب با سرعت ۲۵ میلی‌ متر در ثانیه حرکت می‌ کند. در این حالت، هر مربع بزرگ معادل ۰.۲ ثانیه و هر مربع کوچک معادل ۰.۰۴ ثانیه است. این اطلاعات به پزشکان کمک می‌ کند تا وضعیت قلب را به‌ طور دقیق‌ تر تحلیل کنند.

تفسیر نوار قلب

در اینجا یک روش شش‌ مرحله‌ای ساده برای تفسیر نوار قلب ارائه می‌ شود که حتی افرادی که زمینه پزشکی ندارند نیز می‌ توانند از آن برای تحلیل ابتدایی اطلاعات نوار قلب استفاده کنند.

1. شناسایی و بررسی موج P

در مرحله اول، باید بررسی کنید که آیا پیش از هر کمپلکس QRS، موج P وجود دارد یا خیر. این موج نشان‌دهنده آغاز فعالیت الکتریکی قلب از گره سینوسی (SA) و شروع انقباض دهلیزها است. در حالت طبیعی، موج P باید گرد، منظم و با مدت‌زمانی کمتر از ۰.۱۲ ثانیه باشد. اگر این موج وجود نداشته باشد یا شکل آن نامنظم باشد، ممکن است نشانه‌ای از اختلالاتی مانند فیبریلاسیون دهلیزی یا سایر آریتمی‌ها باشد.

2. اندازه‌ گیری فاصله PR

فاصله PR از شروع موج P تا آغاز کمپلکس QRS اندازه‌ گیری می‌ شود و نشان‌ دهنده زمان لازم برای عبور سیگنال الکتریکی از دهلیزها، گره AV و رسیدن به بطن‌ ها است. این فاصله در حالت طبیعی باید بین ۰.۱۲ تا ۰.۲۰ ثانیه باشد. افزایش این فاصله ممکن است نشان‌ دهنده بلوک دهلیزی-بطنی درجه اول باشد، در حالی که کاهش آن می‌ تواند به وجود مسیرهای هدایت جانبی یا تاکی‌ کاردی‌ های ناشی از ناحیه اتصال دهلیز و بطن اشاره کند.

3. اندازه‌ گیری کمپلکس QRS

کمپلکس QRS نمایانگر دپولاریزاسیون بطن‌ها است و اندازه‌گیری عرض آن اهمیت زیادی دارد. این کمپلکس باید بین ۰.۰۶ تا ۰.۱۰ ثانیه باشد تا طبیعی در نظر گرفته شود. اگر عرض آن بیشتر از این مقدار باشد، ممکن است نشان‌دهنده مشکلاتی مانند بلوک شاخه‌ای یا منشاء بطنی ضربان قلب باشد.

4. تعیین ریتم قلب

برای مشخص کردن ریتم قلب، باید فواصل بین کمپلکس‌ های QRS را بررسی کنید. اگر این فواصل تقریباً برابر و منظم باشند، ریتم قلب منظم است. اگر فواصل نامنظم با الگوی مشخص وجود داشته باشد، مانند ضربان‌ های زودرس، ریتم به‌عنوان نامنظم با الگوی مشخص شناخته می‌ شود. در صورتی که فواصل کاملاً نامنظم باشند، مانند فیبریلاسیون دهلیزی، ریتم به‌ عنوان نامنظم کامل تلقی می‌ شود. در ریتم سینوسی نرمال، هر کمپلکس QRS باید به‌طور منظم و با یک موج P همراه باشد.

5. محاسبه ضربان قلب

برای تعیین ضربان قلب دو روش ساده وجود دارد:

• برای ریتم منظم: تعداد خانه‌ های بزرگ بین دو کمپلکس QRS را شمارش کرده و عدد ۳۰۰ را بر آن تقسیم کنید.
• برای ریتم نامنظم: تعداد کمپلکس‌ های QRS را در مدت‌زمان ۱۰ ثانیه شمارش کرده و آن عدد را در ۶ ضرب کنید.

ضربان نرمال قلب بین ۶۰ تا ۱۰۰ ضربه در دقیقه است. اگر ضربان قلب کمتر از ۶۰ باشد، به‌ عنوان برادی‌ کاردی و اگر بیشتر از ۱۰۰ باشد، به‌عنوان تاکی‌ کاردی شناخته می‌ شود.

6. تفسیر نوار قلب

پس از بررسی دقیق اجزای نوار قلب، باید یک ارزیابی کلی از وضعیت قلب انجام دهید. این ارزیابی شامل شناسایی ریتم‌ های نرمال یا غیرطبیعی است. به‌عنوان مثال، اگر ریتم قلب نامنظم باشد یا فواصل بین کمپلکس‌ های QRS بی‌نظم باشند، ممکن است نشان‌دهنده آریتمی‌ ها یا مشکلات ریتمی باشد.

همچنین باید اختلالات هدایتی مانند بلوک‌ های دهلیزی-بطنی یا بلوک‌ های شاخه‌ ای را بررسی کنید. شناسایی نشانه‌ های ایسکمی یا سکته قلبی نیز از اهمیت بالایی برخوردار است؛ تغییرات در قطعه ST یا موج T می‌ توانند در این موارد مهم باشند.

در نهایت، باید به بررسی علائم الکترولیتی توجه کنید؛ تغییرات در سطح پتاسیم می‌ تواند تأثیراتی بر موج T یا کمپلکس‌ های QRS و T داشته باشد. این ارزیابی‌ ها به پزشک کمک می‌ کنند تا وضعیت کلی قلب بیمار را به‌ دقت تشخیص داده و تصمیمات درمانی مناسب اتخاذ کند.

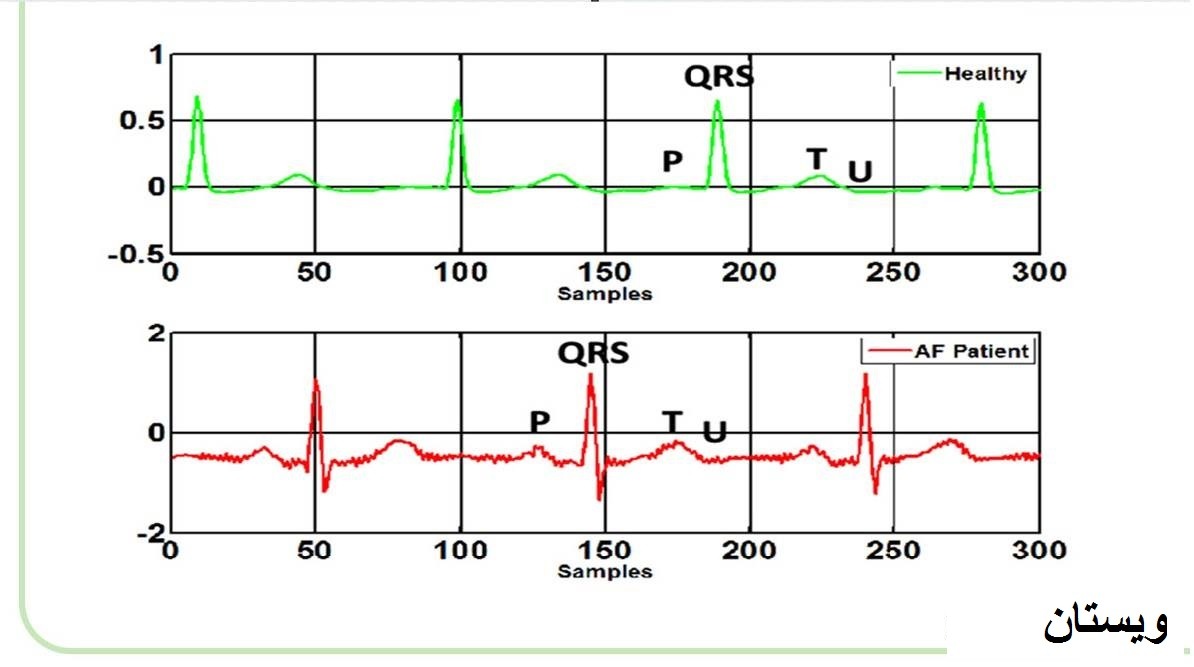

عکس نوار قلب سالم و ناسالم

در تصویر زیر عکس نوار قلب سالم و ناسالم را مشاهده می کنید.

تفسیر نوار قلب به زبان ساده

مایکل اسپینر روشی را طراحی کرده است که به پزشکان و دانشجویان پزشکی این امکان را می‌ دهد تا با نگاهی به نوار قلب (ECG) و بررسی چهار شاخص ساده (سرعت، عرض QRS، ریتم، و وجود یا عدم وجود موج P)، در کمتر از چند دقیقه نوع آریتمی را تشخیص دهند.

مثال‌ ها:

• اگر QRS باریک و ریتم نامنظم باشد، در تفسیر نوار قلب به زبان ساده به فیبریلاسیون دهلیزی اشاره دارد.
• اگر QRS گسترده و ریتم منظم باشد، ممکن است به تاکی‌ کاردی بطنی مربوط باشد.

جدول انواع تاکی‌ آریتمی

شماره	نوع آریتمی	سرعت	عرض QRS	ریتم	موج P
1	تاکی‌ کاردی سینوسی	سریع	باریک	منظم	وجود دارد (عادی)
2	SVT (تاکی‌ کاردی فوق‌بطنی/AVNRT)	سریع	باریک	منظم	وجود ندارد
3	فیبریلاسیون دهلیزی	سریع	باریک	نامنظم	ندارد
4	فلاتر دهلیزی	سریع	باریک	منظم	موج‌ های دندانه‌ اره‌ ای
5	تاکی‌ کاردی بطنی	سریع	گسترده	منظم	ندارد
6	فیبریلاسیون بطنی	سریع	گسترده	نامنظم	ندارد

این روش به تشخیص سریع و مؤثر و تفسیر نوار قلب به زبان ساده کمک می‌ کند و می‌ تواند به پزشکان در تصمیم‌ گیری‌ های بالینی یاری رساند.

سخن پایانی

تفسیر نوار قلب به زبان ساده را در این مقاله بیان کردیم. البته طبیعی است شکل ظاهری نوار قلب در ابتدا پیچیده به نظر برسد، اما با یادگیری اصول پایه و پیروی از یک روش تحلیلی مشخص، می‌ توان آن را به‌ سادگی انجام داد. آشنایی با ساختار سیستم هدایت قلب، شناخت امواج و فواصل استاندارد، و بررسی الگوی ریتم و ضربان از مراحل کلیدی در تحلیل دقیق ECG هستند.
